Vòng bi bạc đạn là gì? Ý nghĩa của các thông số gối đỡ bạc đạn

Bạc đạn là linh kiện sử dụng phổ biến không chỉ trong lĩnh vực công nghiệp mà còn ở các lĩnh vực nông nghiệp, công nghệ… Tuy nhiên không phải ai cũng đều hiểu rõ vòng bi bạc đạn là gì, cấu tạo hay chúng được ứng dụng ra sao. Cùng tìm hiểu chi tiết các thông tin về thiết bị này.

1. Vòng bi bạc đạn là gì?

Vòng bi hay bạc đạn là các loại ổ lăn, được xem là chi tiết truyền động cơ khí quan trọng. Tên gọi bạc đạn được dùng để phân biệt với bạc dầu - một loại ổ trượt khác. Kết cấu bên trong thiết bị này gồm có các ổ trượt với sự gắn kết của cục đạn hình cầu, hình trụ hoặc trụ côn để tạo thành lớp ma sát lăn.

Vòng bi được ứng dụng nhiều trong các lĩnh vực như xe ô tô, xe máy,… Nếu không may thiết bị này bị hỏng hay không thể thay thế được thì rất dễ ảnh hưởng đến hoạt động của các bộ phận liên quan. Đặc biệt thiếu bạc đạn có thể dẫn tới tình trạng vận hành xe trở nên nặng nề hơn và hỏng mòn phần trục xe. Các chủ xe ô tô có thể tìm hiểu thêm các thông tin cần biết về bạc đạn của bánh xe hơi.

>>> Xem thêm:

2. Cấu tạo của bạc đạn

Thông thường một vòng bi bạc đạn sẽ gồm 4 bộ phận chính như vòng ngoài, vòng trong, vòng cách và con lăn. Bên cạnh đó, vòng bi công nghiệp còn sở hữu thêm một bộ phận khác gọi là phớt.

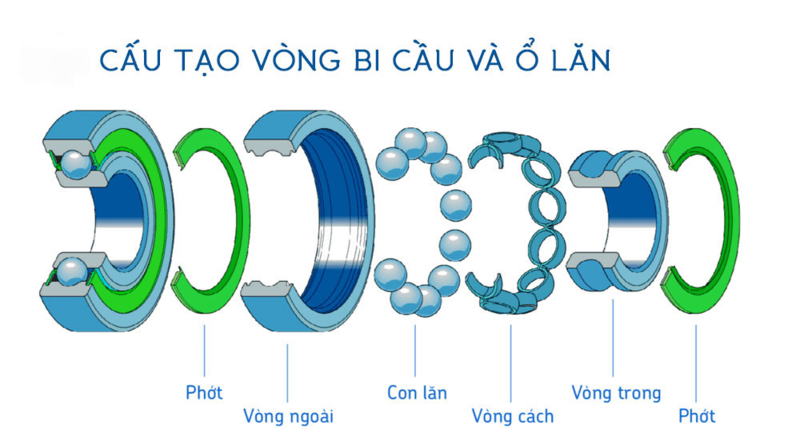

Cấu tạo chi tiết của bạc đạn
Cấu tạo chi tiết của vòng bi (Nguồn: Sưu tầm)
  • Vòng trong và vòng ngoài: Một vòng bi sẽ gồm vòng ngoài lắp cố định với phần vỏ máy, vòng trong lắp cố định với phần trục máy. Ngoài ra, tùy thuộc vào từng loại bạc đạn mà phía mặt bên trong của vòng bi sẽ gồm có rãnh hình cầu và hình trụ côn.
  • Con lăn: Mỗi loại vòng bi sẽ tương ứng với các con lăn khác nhau. Trong đó, một số con lăn phổ dụng là con lăn cầu, con lăn tang trống, con lăn trụ, con lăn hình côn, con lăn hình kim,...
  • Vòng cách: Vòng cách có tác dụng cố định viên bi ở đúng khoảng cách trong các rãnh. Bình thường sẽ gồm 3 loại chính bao gồm thép, đồng và nhựa. Mỗi loại chất liệu có ưu, nhược điểm khác nhau, phụ thuộc vào môi trường sử dụng cụ thể mà chủ xe có thể lựa chọn loại vòng cách phù hợp.
  • Phớt: Bên cạnh 4 bộ phận chính kể trên thì còn có một số loại vòng bi bạc đạn sẽ trang bị thêm với giữ mỡ và chắn bụi. Phụ thuộc vào các ứng dụng, phớt có thể lựa chọn làm từ sắt và nhựa.

3. Chức năng của vòng bi bạc đạn

Bạc đạn thực hiện các chức năng quan trọng như:

  • Chịu lực cũng như chịu tải: Đây được xem là chức năng chính của chi tiết máy, chịu trách nhiệm chống đỡ và chịu lực trên nhiều hướng khác nhau. Tuy nhiên phụ thuộc vào cấu tạo, mỗi loại sẽ có chức năng phát huy tốt trong môi trường làm việc chuyên biệt.
  • Hỗ trợ xoay cho mọi bộ phận: Bạc đạn còn có công dụng hỗ trợ xoay cho mọi bộ phận hoặc giúp quá trình truyền chuyển động cho máy. Nhờ vào đó hỗ trợ quá trình hoạt động diễn ra một cách liên tục và ổn định.
  • Định vị trục, định vị các chi tiết quay: Chức năng định vị trục và các chi tiết quay giúp máy không bị rời khỏi các vị trí hoạt động ban đầu. Nhờ đó hỗ trợ nâng cao hiệu suất và giảm thiểu tối đa các chi phí sửa chữa khi có vấn đề. Tóm lại, vòng bi có tác dụng tăng cường những chức năng của máy và tiết kiệm tối đa năng lượng, hỗ trợ tốt cho quá trình vận hành ổn định và nâng cao hiệu suất.

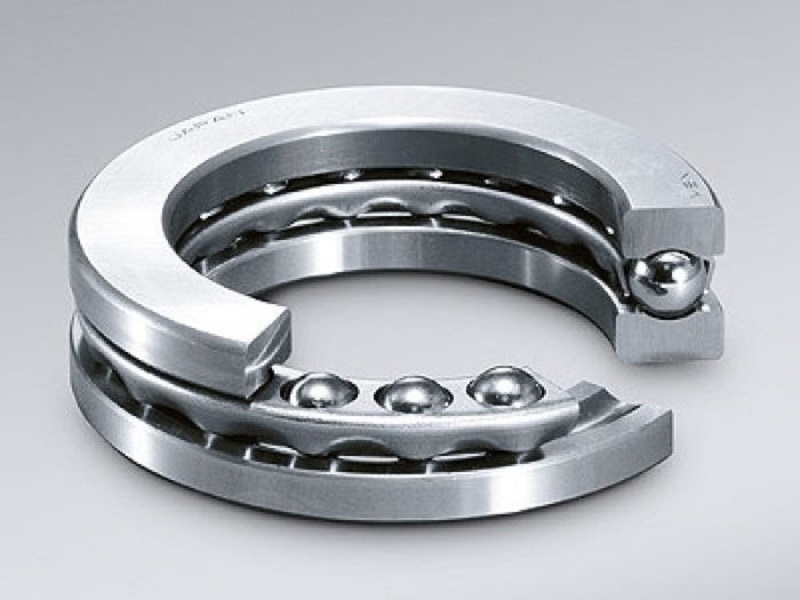

Bạc đạn có chức năng quan trọng giúp động cơ vận hành tốt
Chức năng, công dụng của vòng bi bạc đạn (Nguồn: Sưu tầm)

4. Ý nghĩa của các thông số bạc đạn

Trên bạc đạn sở hữu các thông số khác nhau như 608, 6203, 6204, 6205, 6026,… Mỗi thông số sẽ mang ý nghĩa riêng biệt, do đó khách hàng cần tìm hiểu kỹ để lựa chọn đúng loại sản phẩm phù hợp với nhu cầu.

Nếu trên vòng bi bạc đạn ghi 6206 ZZ thì hai số đầu tiên thể hiện kích thước của vòng bi tương ứng với kích thước trục, số thứ ba là hạng của ổ bi. Trong đó, ổ bi hạng 8, 9 là siêu nhẹ; 1, 7 là đặc biệt nhẹ; 2, 5 là nhẹ; 3, 6 là trung bình, 4 là nặng. Số thứ tư là loại ổ bi: 0 là ổ bi đỡ 1 dãy, 1 là ổ bi đỡ lòng cầu 2 dãy, 2 là ổ bi đỡ đũa, 3 là ổ bi đũa có cấu tạo lòng cầu 2 dãy, 4 là ổ bi kim, 5 gọi là ổ đỡ có trụ xoắn, số 6 là loại bạc đạn đỡ chặn và số 7 là ổ bi loại đỡ côn. Hai chữ cái ở cuối là loại ổ bi chứa nắp chắn mỡ. Ngoài ra còn có các chữ số khác như là 2RS gọi là nắp chặn chịu áp lực.

4.1. Ý nghĩa của các ký hiệu

Ký hiệu Ý nghĩa
6000, 60xx… Mã vòng bi
d (mm) Đường kính trong
D(mm) Đường kính ngoài
Dynamic (Cr) (kN) Hệ số khả năng làm việc tối đa
Static (Cor) (kN) Tải trọng tĩnh tối đa


Trong đó:

  • Hệ số khả năng làm việc tối đa (Dynamic Load Rating) được tính dựa trên tải trọng, số vòng quay, và tuổi thọ sử dụng của bạc đạn.
  • Tải trọng tĩnh tối đa (Static Load Rating) thể hiện khả năng chịu được bao nhiêu tải trọng của vòng bi, khi có chỉ số hoạt động <1 vòng/phút.

4.2. Một số thông số vòng bi bạc đạn thường gặp

Bảng thông số vòng bi bạc đạn mà người dùng thường thấy.

  • Vòng 60xx:
Mã vòng bi d D B Dynamic Cr Static Cor
6000 10 26 8 4.58 1.98
6001 12 28 8 5.10 2.38
6002 15 32 9 5.58 2.85
6003 17 35 10 6.00 3.25
6004 20 42 12 9.38 5.02
6005 25 47 12 10.00 5.85
6006 30 55 13 13.20 8.30
6007 35 62 14 16.20 10.50
6008 40 68 15 17.20 11.80
6009 45 75 16 21.00 14.80
6010 50 80 16 22.00 16.20
6011 55 90 18 30.20 21.80
6012 60 95 18 31.50 24.20
6013 65 100 18 30.50 25.20
6014 70 110 20 38.10 30.90
6015 75 115 20 39.60 33.50
6016 80 125 22 47.60 39.80
6017 85 130 22 49.50 43.10
6018 90 140 24 58.20 49.70
6019 95 145 24 60.40 53.90
6020 100 150 24 60.20 54.20
6021 105 160 26 72.30 65.80
2022 110 170 28 82.00 73.00
6024 120 180 28 83.00 78.00
6026 160 200 33 104.00 100.00
6028 140 210 33 108.00 108.00
6030 150 225 35 122.00 125.00



  • Vòng 62xx:
Mã vòng bi d D B Dynamic Cr Static Cor
6200 10 30 9 5.10 2.38
6201 12 32 10 6.82 3.05
6202 15 35 11 7.65 3.72
6203 17 40 12 9.58 4.78
6204 20 47 14 12.80 6.65
6205 25 52 15 14.00 7.88
6206 30 62 16 19.50 11.50
6207 35 72 17 25.50 15.20
6208 40 80 15 29.50 18.00
6209 45 85 19 31.50 20.50
6210 50 90 20 35.00 23.20
6211 55 100 21 43.40 29.40
6212 60 110 22 52.40 36.20
6213 65 120 23 57.20 40.10
6214 70 125 24 62.20 44.10
6215 75 130 25 67.40 48.30
6216 80 140 26 72.70 53.00
6217 85 150 28 84.00 61.90
6218 90 160 30 96.10 71.50
6219 95 170 32 109.00 81.90
6220 100 180 34 122.00 93.10
6221 105 190 36 133.00 105.00
6222 110 200 38 144.00 117.00
6224 120 215 40 146.00 122.00
6226 130 230 40 166.00 146.00
6228 140 250 42 176.00 166.00
6230 150 270 45 176.00 170.00



  • Vòng 63xx
Mã vòng bi d D B Dynamic Cr Static Cor
6300 10 35 11 7.65 3.48
6301 12 37 12 9.72 5.08
6302 15 42 13 11.50 5.42
6303 17 47 14 13.50 6.58
6304 20 52 15 15.80 7.88
6305 25 62 17 22.20 11.50
6306 30 72 19 27.00 15.20
6309 35 80 21 33.20 19.20
6308 40 90 23 40.80 24.00
6309 45 100 25 52.80 31.80
6310 50 110 27 62.00 38.30
6311 55 120 29 71.60 45.00
6312 60 130 31 81.90 52.20
6313 65 140 33 92.70 59.90
6314 70 150 35 104.00 68.16
6315 75 160 37 113.00 77.20
6316 80 170 39 123.00 86.70
6317 85 180 41 133.00 96.80
6318 90 190 43 143.00 107.00
6319 95 200 45 153.00 119.00
6320 100 215 47 173.00 141.00
6321 105 225 49 184.00 153.00
6322 110 240 50 205.00 180.00
6324 120 260 55 212.00 190.00
6326 130 280 58 228.00 216.00
6328 140 300 62 255.00 245.00
6330 150 320 65 285.00 300.00



  • Vòng 67xx
Mã vòng bi d D B Dynamic Cr Static Cor
6701 12 18 4 0.91 0.53
6702 15 21 4 0.85 0.49
6703 17 23 4 0.96 0.61
6704 20 27 4 1.03 0.72
6705 25 32 4 1.09 0.83
6706 30 37 4 1.17 0.98
6707 35 44 5 1.85 1.63

5. Các loại vòng bi bạc đạn phổ biến hiện nay

5.1. Vòng bi tang trống tự lựa

Vòng bi tang trống tự lựa có ưu điểm chắc chắn, bền, độ tin cậy cao cũng như tuổi thọ tốt. Do đó, loại vòng bi này phù hợp với các ứng dụng có độ lệch ở trục cao hoặc trong các môi trường làm việc khắc nghiệt.

5.2. Vòng bi cầu chặn trục

Vòng bi cầu chặn trục có thể tách rời với các phần trong, ngoài, vòng cách cũng như các phần tử lăn lắp ráp. Sản phẩm này có 2 loại: chặn trục theo 1 hướng và chặn trục theo 2 hướng. Các vòng bi cầu chặn trục cần đảm bảo độ chính xác tuyệt đối vì phải hoạt động trong môi trường khắc nghiệt.

5.3. Vòng bi côn

Vòng bi côn sở hữu thiết kế với tác dụng chính là chịu tải trọng hỗn hợp cũng như tải trọng cao và hoạt động ở một tốc độ lớn. Một vòng bi côn cấu tạo từ hai phần chính là cụm vòng trong và vòng ngoài dễ dàng tách rời. Ngoài ra, bạc đạn loại này còn được lắp ráp chung với các loại vòng bi khác để hỗ trợ nâng cao hiệu quả làm việc.

5.4. Vòng bi cầu đỡ chặn một dãy

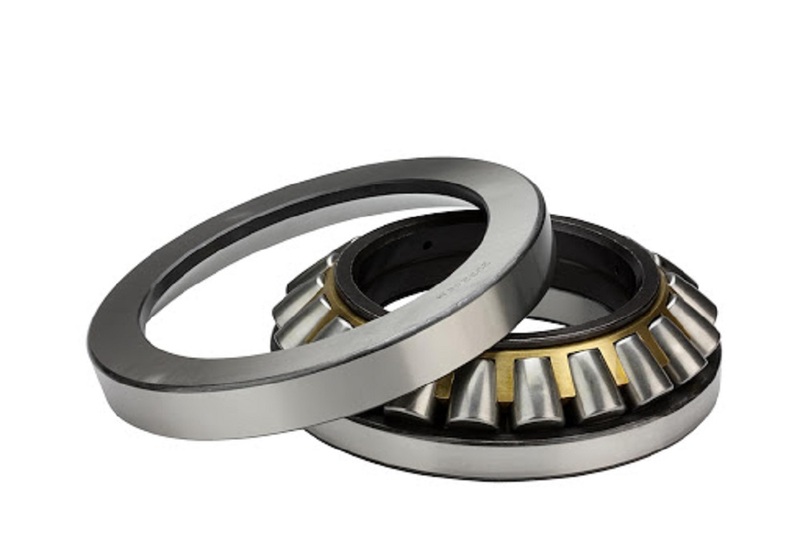

 Loại bạc đạn cầu đỡ chặn 1 dãy
Vòng bi cầu đỡ chặn một dãy (Nguồn: Sưu tầm)

Vòng bi cầu đỡ chặn một dãy là thiết bị chuyên dụng chứa, chịu tải liên hợp theo hướng trục và xuyên tâm ở một thời điểm. Cho nên, loại này thường được ứng dụng nhiều để chịu lực tải thuần với tốc độ quay cao.

5.5. Vòng bi cầu một dãy

Vòng bi cầu một dãy có thiết kế đơn giản và khó tách rời, được sản xuất với các chủng loại khác nhau như trần, nắp che. Ngoài ra, sản phẩm còn sở hữu ưu điểm là hoạt động êm ái với hệ số ma sát thấp.

Bên cạnh đó, loại vòng bi này sở hữu có thiết kế rãnh bi tương đối sâu, liên kết với những con lăn chuyển động theo quỹ đạo. Nhờ đó, sản phẩm có khả năng truyền tải lực xuyên tâm trục dựa trên hai hướng với một tốc độ quay khá lớn.

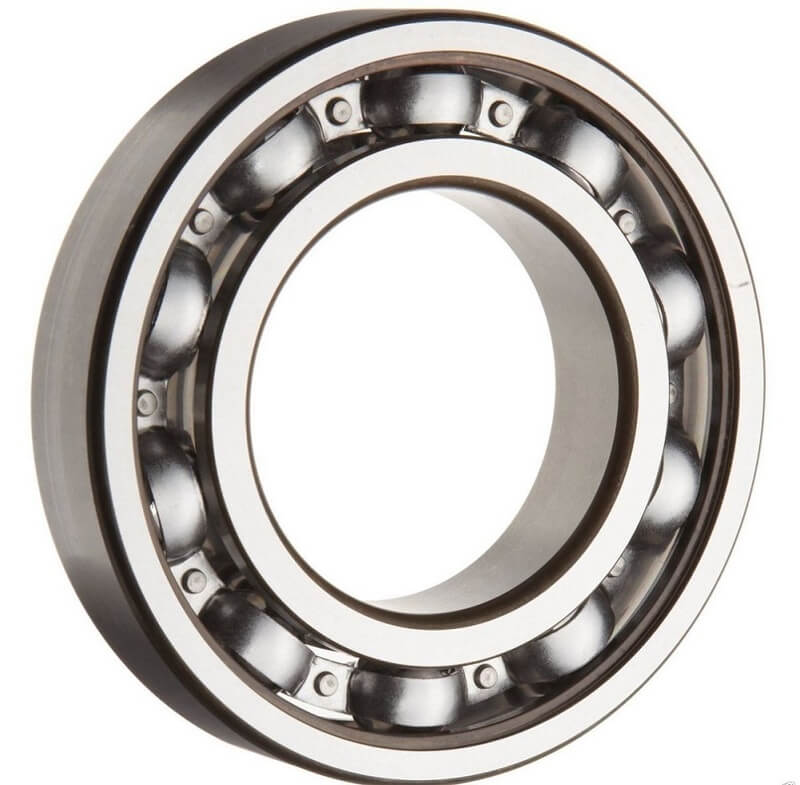

Sản phẩm vòng bi cầu loại một dãy
Vòng bi cầu loại một dãy (Nguồn: Sưu tầm)

6. Giá vòng bi bạc đạn bao nhiêu?

Hiện nay trên thị trường có nhiều các thương hiệu bạc đạn phổ biến và thông dụng như Koyo, SKF, FAG, NSK,… Mức giá của từng loại cũng có sự dao động khác nhau:

  • Vòng bi bạc đạn Koyo: 25.000 đồng - 2 triệu đồng
  • Vòng bi bạc đạn FAG: 40.000 đồng - 5 triệu đồng
  • Vòng bi bạc đạn NSK: 30.000 đồng - 6,5 triệu đồng
  • Vòng bi bạc đạn NTN: 300.000 đồng - 7,5 triệu đồng
