Hướng dẫn chi tiết cách lắp cảm biến lùi ô tô ngay tại nhà

Cảm biến lùi ô tô có nhiều loại, tuy nhiên nhìn chung đều có cùng nguyên lý hoạt động và chức năng. Vì vậy, người dùng có thể xem hướng dẫn chi tiết cách lắp cảm biến lùi ô tô, và tự lắp đặt một hệ thống ngay tại nhà.

1. Hệ thống cảm biến lùi ô tô là gì và vai trò

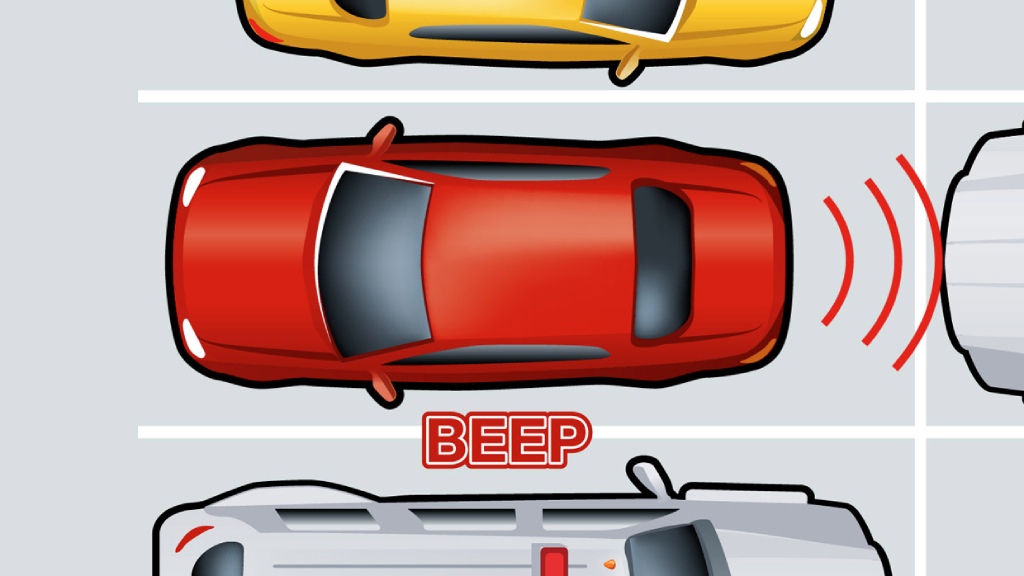

Cảm biến lùi ô tô là cảm biến khoảng cách được sử dụng để giúp người lái xe xác định các phương tiện ở gần khi lùi hoặc đỗ xe. Các nhà sản xuất thường lắp cảm biến trên cản của ô tô. Với kích thước tổng thể ngày càng tăng của các phương tiện và không gian đậu xe ngày càng thu hẹp, các cảm biến lùi này đang dần trở nên phổ biến nhanh chóng.

Cảm biến lùi được trang bị nhằm hỗ trợ người lái điều khiển xe khi đỗ, bởi cảm biến có khả năng đo khoảng cách với một đối tượng vật cản đang tiếp cận và cảnh báo cho người lái xe nếu vật cản đó đến quá gần. Các cảm biến thường phát ra tiếng bíp ngày càng nhanh hơn khi đối tượng càng đến gần.

2. Cấu tạo và nguyên lý hoạt động của hệ thống cảm biến lùi

Hệ thống cảm biến lùi ô tô bao gồm cảm biến siêu âm (hoặc cảm biến điện từ), bộ điều khiển và màn hình hoặc còi.

Bộ phận cảm biến: Về cơ bản, chức năng chính của bộ phận cảm biến là gửi và nhận tín hiệu, tùy theo loại cảm biến mà cách truyền tín hiệu khác nhau. Sau đó, tín hiệu này được đưa vào bộ điều khiển.

Bộ điều khiển (ECU): Chức năng chính của bộ điều khiển là lọc và tính toán. Dựa trên thời gian trôi qua từ khi gửi đi và thu lại sóng với cảm biến, ECU có thể tính toán khoảng cách và định hướng vị trí của xe với chướng ngại vật. Bộ điều khiển truyền một xung sóng đến cảm biến, xử lý tín hiệu nhận được và thu được giá trị khoảng cách tương ứng. Bộ điều khiển có thể khác nhau giữa các hệ thống cảm biến lùi khác nhau, nhưng nguyên lý hoạt động về cơ bản là giống nhau.

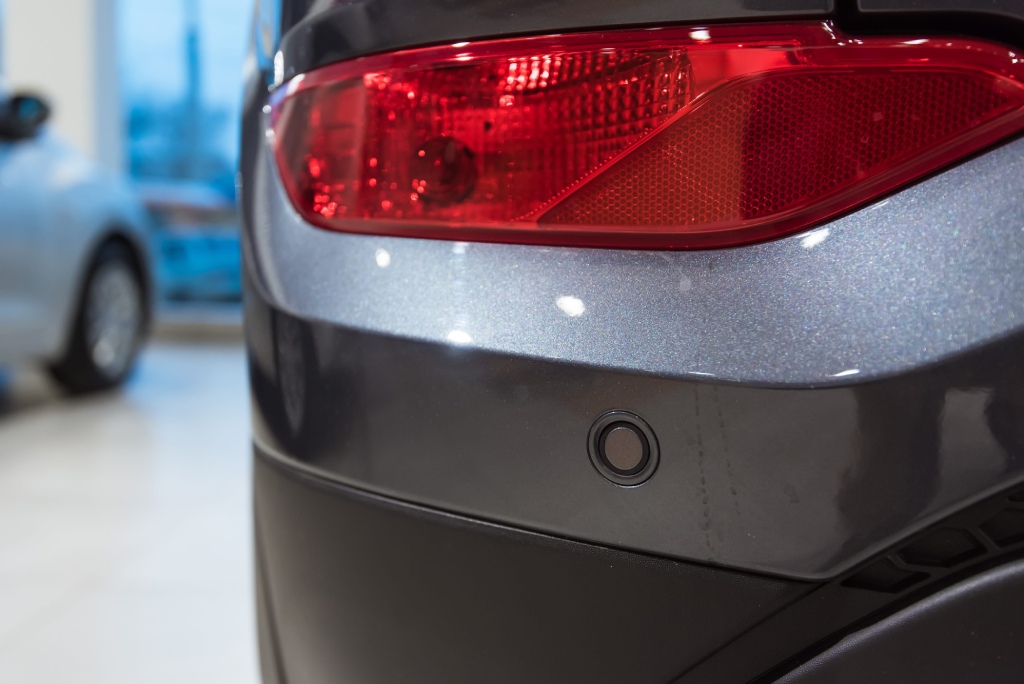

Trong ô tô, bộ điều khiển thường được lắp xung quanh bảng điều khiển, còn cảm biến được lắp trên cản sau ô tô và truyền tín hiệu qua các dây dẫn dài. Đường dây dài chắc chắn sẽ bị nhiễu bởi một số tiếng ồn, vì vậy bộ điều khiển cũng cần phải lọc những tiếng ồn này.

Màn hình hoặc còi: Khi cảm biến phát hiện khoảng cách giữa xe và chướng ngại vật đạt đến khoảng cách nguy hiểm, hệ thống sẽ gửi cảnh báo khoảng cách tương ứng thông qua còi hoặc màn hình để nhắc nhở người lái.

3. Phân loại hệ thống cảm biến lùi ô tô

Hiện tại có hai loại cảm biến đỗ xe trên thị trường, cảm biến siêu âm và cảm biến điện từ. Mặc dù cả hai đều có vai trò tương tự nhau nhưng chúng lại hoạt động nhận biết vật cản theo cách khác nhau:

Cảm biến siêu âm

Cảm biến siêu âm sử dụng sóng âm thanh để phát hiện các đối tượng ở phía trước cảm biến. Bằng cách tạo xung âm thanh tần số cao phản xạ lại các vật thể ở gần, máy thu có thể bắt được sóng phản xạ và tính toán khoảng cách đến các vật thể được phát hiện.

Cảm biến siêu âm thông qua ECU để phát ra âm thanh để cảnh báo người lái xe hoặc hiển thị sang dạng hình ảnh sử dụng màu sắc để đại diện cho phương tiện và vật thể. Tuy nhiên, cảm biến siêu âm cũng có những nhược điểm và thiết bị có thể không phát hiện được các đối tượng trong trường hợp:

• Vật cản quá mỏng để phản xạ âm thanh.
• Quá thấp để phát hiện, ví dụ như lề đường.
• Vật cản quá phẳng, vì chúng cũng sẽ không phản xạ âm thanh trở lại.
• Vật cản ở bên cạnh, vì cảm biến siêu âm chỉ nhận các vật thể trực tiếp ở phía trước.
• Hơn nữa, cảm biến siêu âm có thể bị nhiễu khi có thứ gì che khuất cảm biến như bụi bẩn, nước,...

Cảm biến điện từ

Không giống cảm biến siêu âm chỉ có thể phát hiện các vật thể phía trước cảm biến, cảm biến điện từ có thể phát hiện các vật thể xung quanh toàn bộ xe. Các cảm biến này sử dụng tần số để tạo ra một trường điện từ có thể phát hiện bất cứ thứ gì xâm nhập vào.

Cảm biến điện từ không bị các vấn đề nhiễu sóng như cảm biến siêu âm. Chúng cũng nhạy hơn, cho phép phát hiện các vật thể mà cảm biến siêu âm có thể không phát hiện được. Tuy nhiên, loại cảm biến này thường đắt hơn so với các cảm biến siêu âm.

4. Hướng dẫn cách lắp cảm biến lùi ô tô tại nhà

Bên cạnh các dòng ô tô được trang bị sẵn, vẫn có một số loại xe chưa được gắn cảm biến lùi. Nếu muốn tận dụng những tính năng của thiết bị này, người dùng có thể tự lắp cảm biến ngay tại nhà như sau:

Vật liệu và công cụ cần để lắp đặt:

• Một bộ cảm biến lùi
• Thước dây cuốn
• Tấm cản ô tô
• Bút đánh dấu
• Băng dính hai mặt
• Dây điện
• Mỏ hàn
• Đinh ốc tự khóa
• Khoan máy
• Tuốc nơ vít và các dụng cụ khác

Cách lắp đặt cảm biến lùi ô tô:

• Bước 1: Chọn vị trí đặt cảm biến lùi

Vị trí của cảm biến rất quan trọng, nếu đặt đối mặt với một góc hơi hướng lên hoặc một góc hơi hướng xuống, cảm biến sẽ hoạt động không hiệu quả. Hãy nhớ rằng các cảm biến được thiết kế để tập trung vào đối tượng vật cản có thể gây va chạm với ô tô. Vì vậy, người dùng cần đo chính xác vị trí lắp đặt cảm biến trên cản sau để hệ thống có thể hoạt động chính xác theo yêu cầu.

• Bước 2: Tạm cố định cảm biến là lắp đặt dây

Hãy sử dụng thước đo và bút chì, đánh dấu vị trí chính xác cần lắp cảm biến trên cản xe. Tiếp đó sử dụng băng dính hai mặt gắn các cảm biến vào, tạm cố định để đảm bảo chúng không bị dịch chuyển.

Tiếp theo, lắp đặt các dây dẫn cảm biến vào hộp điều khiển đèn đỗ xe. Lưu ý để cài đặt dây dẫn một cách chính xác, người dùng cần tìm hiểu về dòng xe của mình cũng như có kiến thức, kỹ năng về điện. Nếu không chắc chắn về việc lắp đặt dây dẫn, người dùng có thể nhờ đến người có khả năng để tránh rủi ro bị điện giật.

• Bước 3: Cố định cảm biến và hoàn thiện

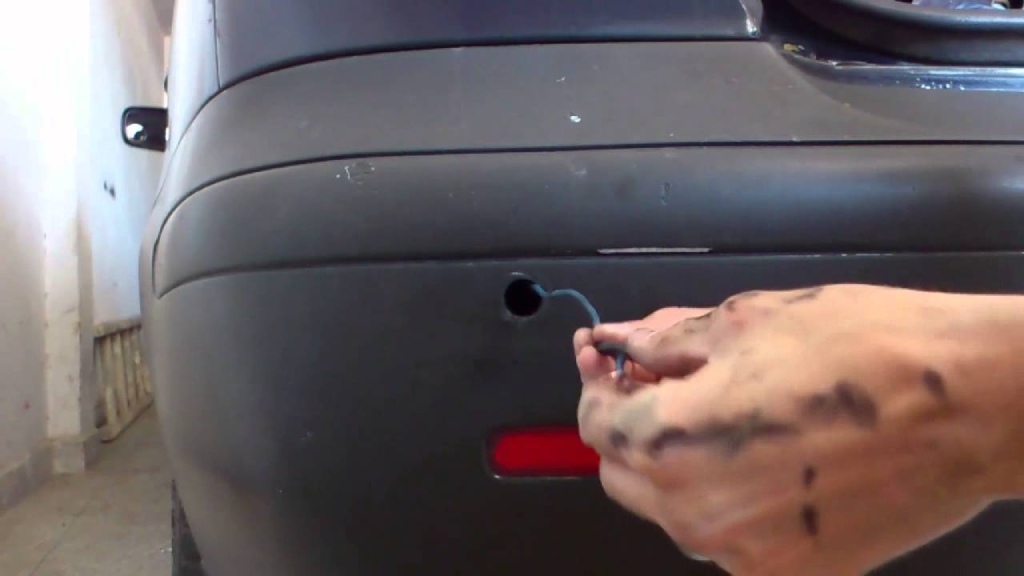

Sau khi các dây đặt cảm biến được lắp đặt, người dùng hãy khoan các lỗ để cố định chắc chắn các cảm biến. Phải mài trơn các cạnh thô và làm sạch các mảnh vỡ từ mép của các lỗ khoan này vì để tránh để lại những vết hằn khó coi trên ô tô. Luồn dây từ cảm biến qua các lỗ đã khoan và kết nối chúng với dây trong hộp điều khiển. Sau đó cố định hộp điều khiển cảm biến trong cốp xe bằng băng keo để đảm bảo an toàn, không bị dịch chuyển trong cốp khi xe chạy. Còi cảnh báo cũng nên được lắp trong cốp xe và cố định bằng băng keo, vì chúng có thể phát ra âm thanh rất lớn khi được kích hoạt.

Sau khi hoàn thành việc lắp đặt cảm biến lùi ô tô, người dùng nên chạy thử để đảm bảo hệ thống hoạt động tốt.

Như vậy, người dùng có thể tự lắp đặt cảm biến lùi ô tô ở nhà, tuy nhiên hiện nay có nhiều loại cảm biến (4 mắt, 6 mắt, 8 mắt...) với vị trí lắp đặt đa dạng khác nhau. Nếu chưa có kinh nghiệm, người dùng có thể đến các cơ sở để người có chuyên môn để đảm bảo cách lắp cảm biến lùi 6 mắt, 8 mắt,... chuẩn xác. Ngoài ra, người dùng cần tìm hiểu và chọn mua loại cảm biến lùi ô tô uy tín, chất lượng để hệ thống hoạt động tốt.
